大三芯对卡侬头(公、母)线材的制作

admin 发表于(2019-07-13) 本文标签: 浏览量:
大三芯对卡侬头(公、母)线材的制作:
        在实际工作中我们会遇到所带的卡侬头(公 / 母)或大三芯头不够用了而设备的输入和输出端口同时具有卡侬和三芯两种形式(现在的设备通常都具有此种输入、输出方式),那么我们就可以制作一条卡侬(公 / 母)对三芯的线材。
剥线、线材、插头粘锡、线材套底盖的步骤完成后具体的焊接点位如下图(图9):
图9
音源(非平衡)线的制作(大二芯对莲花头):
       大二芯对莲花头的线材长用于音源(DVD、卡座、VOD单机板等)与调音台的连接、KTV工程中音频设备之间的连接。通常音源设备的输出、输入接口均为莲花接口形式,调音台的音源输入接口为大二芯形式。

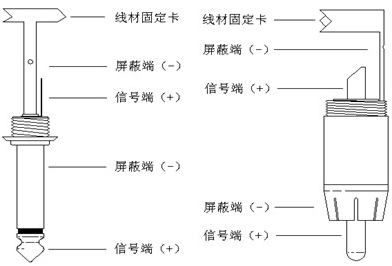

大二芯、莲花头焊接点位图

      由于大二芯和莲花头都是两芯的结构(非平衡),话筒线或音频连接线包括屏蔽层共有三个芯,因此在刨线时就与卡侬、大三芯(平衡)的线材有所不同。
剥线:
       选择适当长度的线材,用偏口钳或剥线钳在距一端3厘米处刨去线材的外部橡套层;剪去棉纱填充物(话筒线);将屏蔽层挑起露出芯"1"和芯"2"(图2)。再用偏口钳或剥线钳刨去白色护套芯的白色护套,去除长度与屏蔽层外露的长度相同即可。线材剥好后形成屏蔽层、去除护套层的芯线两根铜线和一根带有护套的芯线共计三根线(图10)。
图2 图10
线材的拧结:

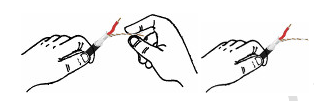

       线材剥好后将去除护套的芯线和屏蔽层拧结在一起(图11),拧结时应拧得结实些尽量不要松散。拧结好的线材形成了两芯的结构。线材拧结的目的是将三芯(两根芯线和一根屏蔽层)改为两芯(图12),以便和两芯的插头(大二芯、莲花头等)焊接。
图11 图12
       线材拧结好后就可以对线材和插头的焊接点进行粘锡了。
焊接:

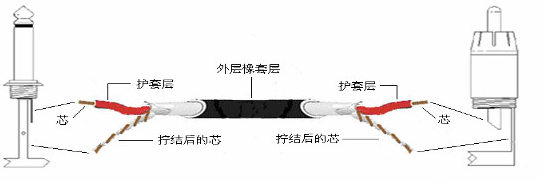

       焊接前请将大二芯和莲花头的保护弹簧、底盖、护套套在线材上,以免焊接好后无法套上插头的底盖。具体焊接点位如下(图13):
图13
线材焊好后请用尖嘴钳将线材固定好并将底盖拧好。
其它非平衡线材的制作:
       其它非平衡线材(大二芯对大二芯、莲花对莲花)的制作和制作方法4没有差别,只是线材的两端插头相同。如大二芯线就按照图13中大二芯一端的焊接方法,莲花线就采用莲花一端的方法。
平衡转非平衡线材的制作:

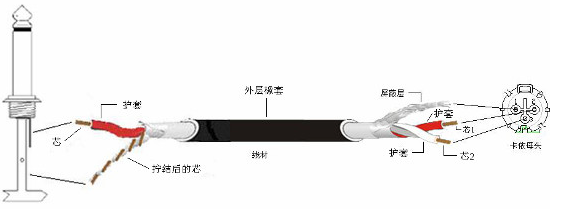

       在实际的设备连接中我们有时会发现两个相互连接设备的输入或输出接口是不同的,如一个设备是平衡的一个设备是非平衡的。这时我们就需要一根平衡转非平衡的线材。平衡转非平衡的线材中经常用到的是卡侬(公 / 母)转大二芯线。下面就用卡侬(公 / 母)和大二芯制作一根平衡转非平衡线材:
图14
       焊接平衡转非平衡线材时一定要注意非平衡端那根芯与屏蔽拧结在一起,如果拧结错误线材将无法使用。焊接时卡侬的焊接点"2"(热端)对应大二芯的"信号端(+、热端)"焊接点;卡侬的焊接点"1"、"3"在大二芯端拧结在一起焊接到大二芯的"屏蔽端(-)"(图14)。
