功率放大器测试基本常识

admin 发表于(2019-05-22) 本文标签: 浏览量:
                                          功率放大器测试基本常识

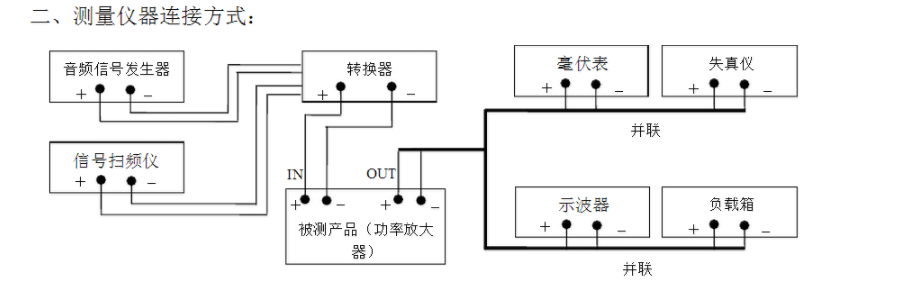

一、功率放大器常用测量的仪器:

1.音频信号发生器,2.毫伏表,3.示波器,4.失真仪,5.负载,6.信号扫频仪,7.万能表  ,  8.高压测试仪,9. 电阻测试仪。


三、测试项目:

      1.AC电压测试:单位:V(交流电压)

      根据出货地点不同而设定的电压: 117士5 V、220土5 V。老化实验时必须提升原电压的10%作为测试电压。

      2. DC电压测试:单位: V (直流电压)

      根据各机器要求不同而设定的电压,如土10Y。

      3.ID测试:单位: mv

      ID为功率放大器的静态电流之简称。

      测试时用万用表200MV挡,测水泥电阻的两端(发射极对地),标准值为 5MV或按工程要求。

      4.灵敏度测试: (信号强度) 单位: mv

      输出额定电压时所须的信号强度: (专业机型)卡侬座700-800 mv,莲花座400-500 mv或按工程要求。

      5.分离度、串音测试:单位: dB

      输出额定电压时,两通道间的分离幅度,从一通道满功率输出测另-通道的dB数。标准值60dB。或按工程要求。

      6.频响测试: (频率响应)单位: dB

      输出额定电压时,调小本通道VR,使输出衰减10dB,(或20 dB按要求)的电压为“0”dB, 调节信号频率至低频和高频( 20Hz----20KHz测试),并使信号源幅度不变(输入信号和原来一样),此时的输出与“0”dB相比较,变化在一定范围内土3 dB。

      7.信噪比(S\N)测试:单位: dB或mv

      输出额定电压时,去掉信号后的电压,噪音和满功率信号的比值,90dB以上、3mv以下或按工程要求。

      8.额定功率测试:单位: W

      信号强度和阻抗一定时的电压。功率(P) =电压  /阻抗(R)最大不失真的条件下。

      9.失真度测试:单位: %

      1KHz信号,输出额定电压时的失真度。0.5%以下或按工程要求。

      10.动态失真测试:单位: %

      输出额定电压时,先关本通道VR至最小,信号源按要求提升25或30dB,再调大本通道VR,输出10V (例),或按工程要求的电压值,波形不切波, 看失真。

      11.容性电容测试:

      输出额定电压时,把负载调至容性负载,看输出与额定输出相比较的值 应在一定范围内,并且波形无毛刺(振荡)现象。输出额定电压时所加在473PF电容的测试,无振荡波形。

      12.音调测试:单位: dB

      输出额定电压时,调小本通道VR,使输出衰减、提升10dB, (或20 dB按要求)调节信号频率至低频和高频(数值按要求),“0”dB,调节高、低音调(EQ) VR至最小最大,看输出与“0”dB相比较,变化在一定范围内。

      13.高压测试: (电压3000伏,5MA, 60S)

      测AC通道与功放机外壳的耐压值及耐压时间,测试时要加入保险丝,并把电源开关打开,高压棒要接触外壳金属。电源线或电源插座须和耐压测试器良好连接。

      14.接地电阻阻抗测试:单位: Q

      用电阻测试仪测机箱底座与电源线地线的阻抗,0.1Q或按工程要求。

      15.相位测试:

      输出额定电压时,输入波形是否与输出波形反相。

      16.过载测试:

      输出额定电压时,负载电阻调小4欧或2欧,输出波形有上下切波。

      17.短路测试: :

      用测试工具将机器输出端短路测试1分钟,有保护动作。

      18.开机冲击电压测试:

      接上交流电源,打开电源开关,测机器输出<3mv电压,或按工程要求。

      19.开机延时测试

      接上信号及负载,打开VR,最后再接通电源,会过几秒时间才有信号输出,此时间段:开机延时,3-8秒或按工程要求。

      20.敲机:

       为了测出机器内部之PCB板有无冷焊、接触不良现象,每个通道都必须加上信号测试。敲机时提起机器一端至5——15CM让机器自由下落,看输出波形有无跳动,波形无明显变化。.

      21.风扇速率:

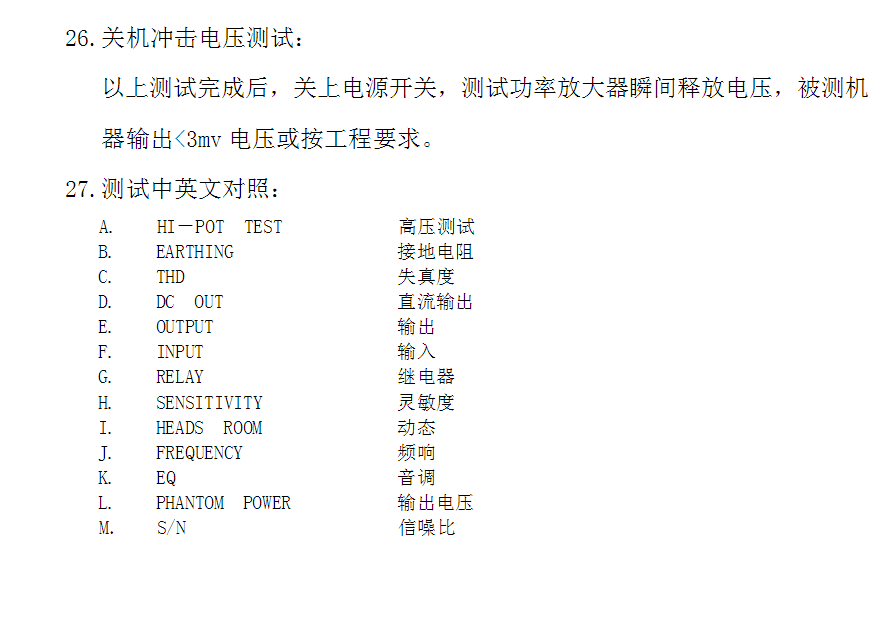

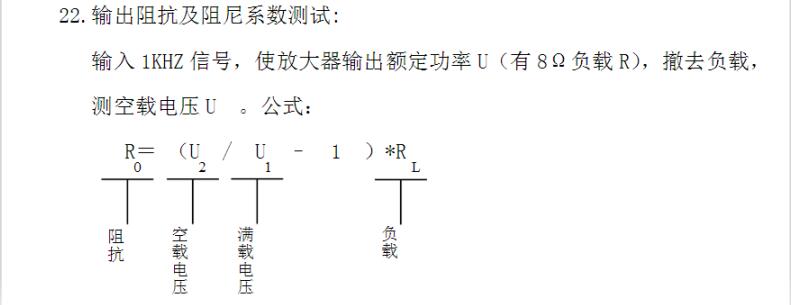

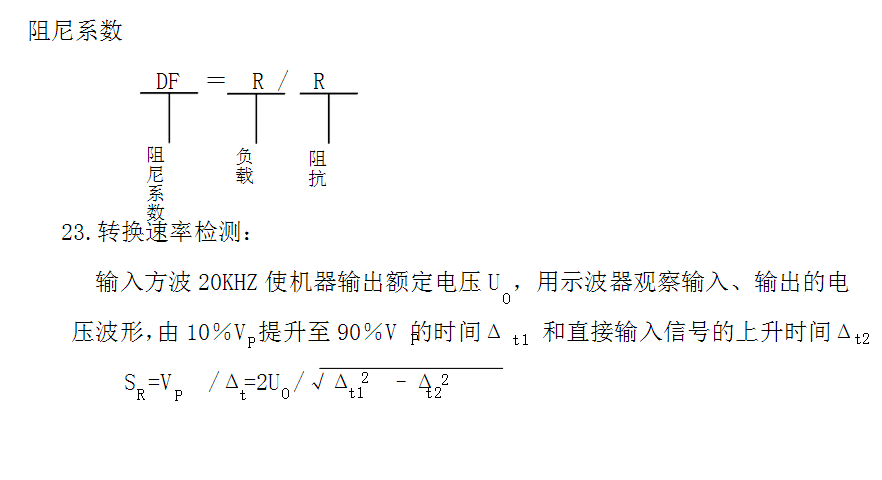

      风扇是为了散热器提供良好的散热条件,让功放机能正常工作而设计,当温度升高时,风扇不转会使机器过热烧坏。带风扇的功放机一般在散热器温度20C时转动,80——90°C时应风扇全速转动。特殊情况下45-——55。C时转动。
